Átfogó műszaki útmutató: Az ipari gyorskapuk szerepe, technológiája és megtérülése a modern logisztikában

Ipari gyorskapu: a XXI. századi raktárlogisztikában és ipari termelésben az idő és az energia a két legdrágább erőforrás. Amikor egy targonca másodperceket várakozik egy lassan nyíló szekcionált kapu előtt, az nem csupán a logisztikai láncot lassítja le. Ezen kívül a csarnok fűtött vagy hűtött levegőjének drasztikus mértékű elvesztését is eredményezi. Ebben a környezetben az ipari gyorskapu már rég nem csupán egy nyílászáró. Ehelyett a folyamatoptimalizálás és az energiagazdálkodás egyik legkritikusabb mérnöki eszköze.

Ebben a szakmai cikkben részletesen körbejárjuk a modern automata gyorskapuk technológiai hátterét és biztonságtechnikai vívmányait. Emellett bemutatjuk azt, hogy miért jelentenek ezek a rendszerek garantáltan megtérülő beruházást minden ipari létesítmény számára.

1. Működési elv és modern hajtástechnológia – ipari gyorskapu

Az ipari gyorskapuk alapvető feladata, hogy a lehető legrövidebb idő alatt tegyék szabaddá, majd zárják le a nyílást. A prémium kategóriás kapuk nyitási sebessége ma már eléri az 1,5 – 2,5 m/s (méter/másodperc) értéket. Ezt a lenyűgöző dinamikát a korszerű frekvenciaváltós (inverteres) hajtástechnológia teszi lehetővé.

Miért elengedhetetlen az inverteres vezérlés?

A hagyományos, direkt hajtású motorok hirtelen indulnak és állnak meg, ami óriási mechanikai terhelést ró a tengelyre, a csapágyakra és magára a ponyvára. Az inverteres vezérlés ezzel szemben „lágy indítást” (soft start) és „lágy megállítást” (soft stop) biztosít. A motor fokozatosan gyorsul fel a maximális sebességre, majd a végállás előtt finoman lassít le. Ez a technológia a kapu mechanikai élettartamát akár a többszörösére is növelheti. Ráadásul drasztikusan csökkenti a szervizigényt és a kopóalkatrészek cseréjének gyakoriságát. Évi több tízezer nyitási ciklus esetén ez a funkció kritikus a megbízható üzemeltetéshez.

2. Áttörés a biztonságtechnikában: A „Crash-Soft” (önjavító) rendszerek

Az intenzív targoncaforgalom mellett a kapuk sérülésének kockázata folyamatosan fennáll. Egy hagyományos fémkapu vagy egy merevített gyorskapu targoncával történő ütközése több százezres, vagy akár milliós kárt, és napokig tartó kényszerleállást eredményezhet.

A leginnovatívabb ipari gyorskapuk ma már úgynevezett önjavító (self-repairing) ponyvával rendelkeznek. Ennek lényege, hogy a ponyva szélein egy speciális, rugalmas cipzár-szerű profil fut a vezetősínben.

• Ha egy jármű nekiütközik a lezárt vagy épp mozgó kapunak, a ponyva nem szakad el, és a sín sem deformálódik, hanem a ponyva egyszerűen „kiugrik” a megvezetésből.
• A vezérlés azonnal érzékeli az ütközést, megállítja a folyamatot, majd a következő nyitási ciklus során a kapu teljesen feltekeredik, és a ponyva a felső holtponton automatikusan visszavezetődik a sínbe. Így a kapu másodpercekkel az ütközés után emberi beavatkozás és szervizhívás nélkül újra 100%-osan üzemképes.

Emellett az alapvető biztonságot a kapu síkjába integrált többsugaras fényfüggönyök garantálják. Ezek sokkal fejlettebbek az egyszerű fotocelláknál (amelyek csak egy ponton érzékelnek): a fényfüggöny a kapu teljes magasságában pásztázza a nyílást. Tehát a legkisebb akadály (legyen az egy raklap sarka vagy egy kilépő gyalogos) esetén is azonnal visszanyitja a kaput, még azelőtt, hogy a ponyva bárkivel fizikailag érintkezne.

3. Energiamegtakarítás és termodinamikai előnyök – ipari gyorskapu

Az ipari létesítmények hővesztesége egy nyitott kapunál másodpercenként több köbméter temperált levegőt jelent. Ha egy 4×4 méteres kapu egy hagyományos, 15 másodperces nyitási-zárási ciklus helyett egy gyorskapuval mindössze 4 másodperc alatt letudja ugyanezt a műveletet, a hőveszteség akár 70-80%-kal is csökkenthető.

A „légzsilip” hatás (amikor két gyorskaput sorba kötnek, és az egyik csak akkor nyílik, ha a másik már bezárult) a leghatékonyabb védelem az energia elszökésével szemben. Egy forgalmas, napi 300-500 nyitást bonyolító logisztikai központ esetében a gáz- és villanyszámlán jelentkező megtakarítás az ipari gyorskapu teljes beruházási költségét gyakran kevesebb mint két év alatt visszahozza.

4. Speciális ipari gyorskapu alkalmazások és környezeti kihívások

Az ipari gyorskapuk nem univerzálisak; minden környezet egyedi mérnöki megközelítést igényel:

• Hűtőházi és fagyasztókamra gyorskapuk: Extrém hidegben (-20°C vagy -30°C) a hagyományos ponyvák megmerevednek, a pára pedig ráfagy a szerkezetre. A mélyhűtő gyorskapuk duplafalú, hőszigetelt ponyvával készülnek. Emellett a vezetősínekbe és a motortérbe integrált elektromos fűtőszálak pedig megakadályozzák a pára kicsapódását és a jegesedést. Így a kapu sosem fagy oda a padlóhoz.

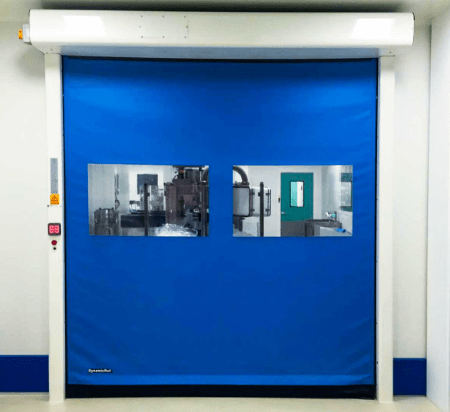

• Tisztatéri (Cleanroom) kapuk: A gyógyszeriparban és az elektronikában a porszemcsék kizárása és a nyomáskülönbség fenntartása a cél. Ezek a kapuk tökéletesen légtömör zárást biztosítanak. A tokszerkezet rozsdamentes acélból (INOX) készül, nincsenek kiálló kábelek vagy vízszintes felületek, ahol a por megülhetne. Továbbá a ponyva ellenáll az erős vegyszeres fertőtlenítésnek (FDA konformitás).
• Kültéri gyorskapuk és szélterhelés: Míg egy beltéri térelválasztó kapunak alig van szélterhelése, egy homlokzati kapunak akár viharos szeleknek (Class 2 vagy Class 3 szélállósági osztály) is ellen kell állnia. A kültéri gyorskapuk ponyváját vízszintes acél, alumínium vagy kompozit szélrácsokkal (szélmerevítő rudakkal) erősítik meg, amelyek megakadályozzák, hogy a szél „kifújja” a ponyvát a sínből. Ezen kívül a tokszerkezet robusztusabb kivitelű és korrózióálló felületkezelést kap.

Összegzés

Az ipari gyorskapu a XXI. század logisztikájának alapköve. Nem csupán egy „ajtó”, hanem egy aktív, intelligens gépezet, amely védi a csarnok klímáját, óvja a dolgozók egészségét (huzat- és porvédelem), drasztikusan felgyorsítja az anyagmozgatást, és az önjavító technológiáknak köszönhetően minimálisra csökkenti a karbantartási költségeket. A megfelelő típus – legyen az beltéri, kültéri, tisztatéri vagy hűtőházi – kiválasztása precíz mérnöki felmérést igényel a maximális ROI (megtérülés) elérése érdekében.

FDA (Food and Drug Administration)
